FPC柔性线路板焊接工艺

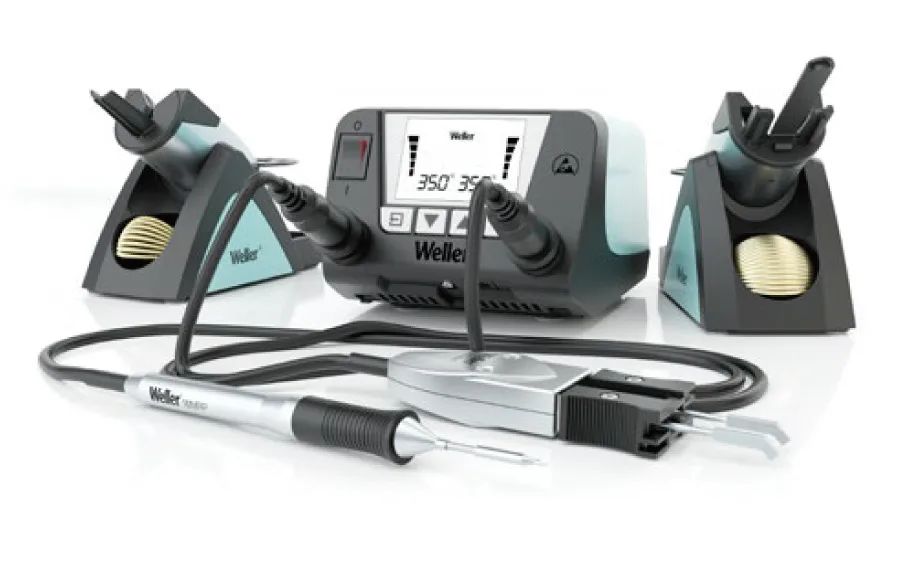

   Weller的焊接工具与浸润性优良的低温焊接锡线帮助您轻松达到FPC关于焊接温度的准确性和回温效果的严格要求。

‍

  FPC焊接的主要顺序

    1.先检查并保证焊盘的清洁，FPC粘贴对位

    2.送锡拖焊

    3.外观检查

1. FPC粘贴对位

   粘贴对位前应检查FPC焊盘与对应的焊料面是否平整和氧化，注意粘贴后，焊盘露出1.00mm左右的线脚，方便上锡。

   FPC焊接温度，根据FPC的尺寸和元件的大小一般采用290±10℃。

2. 送锡拖焊

   焊锡上锡前，必须将烙铁头放在焊盘上2-3秒，使FPC和焊盘充分受热，可以有效的防止虚焊。

     焊接时间

    一般建议时间在2-5秒以内。

    焊接力度

   烙铁头与部件接触时应略施压力使烙铁头与焊盘有效接触，以对金手指不造成损伤为原则。

3. 外观检测

    1.锡点成内弧形，外形可见锡较好的流动性

    2.锡点要圆满、光滑、无针孔、无松香渍

    3.要有线脚，而且线脚的长度在1mm之间

    4.锡将整个FPC脚包围

‍
